SoluzioniSemplici
L'hardware smart creato dalla VisualVision
|
!! |

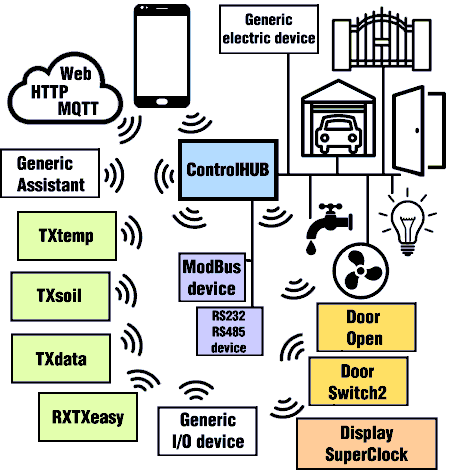

ControlHUB è un Hub programmatore controller molto ingegnoso che si può usare per comandare una automazione o una domotica, con una versatilità davvero grande considerando la varietà di dispositivi che un aggeggio così piccolo, economico e parco nei consumi può leggere e controllare.
Può ricevere "variabili" ovvero dati da sensori o altro da remoto (via WiFi e/o Web, da dispositivi MQTT o HTTP o anche da siti Web/Internet) o in alcune versioni anche collegati direttamente (RS232 oppure standard industriale ModBus); poi in base a condizioni e/o formule che precisi in modo visuale può eseguire azioni (comandare relè, comandare dispositivi collegati via filo o remoti - come i già citati, mandare comandi MQTT o inviare dati e comandi a siti Web o a dispositivi che si atteggiano a sito Web, tipo cose IoT e nostri altri dispositvi).
Come tutti i nostri dispositivi è totalmente libero, non è bloccato su cloud esterni, server di terzi o comunque sistemi proprietari, e si configura via WiFi interno con PC Mac o smartphone tramite una comoda e veramente ingegnosa interfaccia Web visuale, utilizzabile senza bisogno di essere dei tecnici o degli esperti, senza codici o programmazione.
Esempio schematico di lettura/condizione/azione anche complessa: se (variabile1>25) e (variabile2*variabile3<2) e (time>1600) fai azione1[comunicando variabile4]
Si possono fare cose semplici (come azionare un sistema di refrigerazione se si supera una certa temperatura; accendere pompe o elettrovalvole per bagnare se il terreno è secco; spegnere una fontana elettrica se il vento supera una certa velocità o passata una certa ora; pilotare una ventola a velocità variabile più o meno veloce a seconda della temperatura... ecc) così come cose molto più complicate...
Le versioni D hanno un display grande e molto luminoso (come DisplayRX; la DX volendo sposa una scatola 504 Ticino o 71304 Vimar), le C possono avere un display LCD, le N, M, Miny sono senza display e hanno un prezzo incredibile!
Le versioni con la Y includono relè interni. Ci sono anche versioni GSM comandabili via squillo/SMS.
(versioni: INT4, INT8, EXT4) disponibile

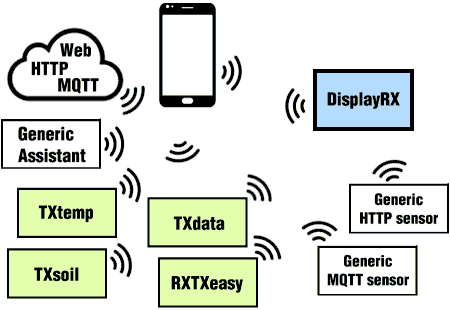

E' un display grande e luminoso a 4 oppure 8 lettere/cifre, a 7 segmenti, pensato per mostrare molteplici dati ricevuti da molteplici sorgenti, HTTP, MQTT o 433Mhz, creando il suo proprio hotspot WiFi anche senza Internet, se occorre.
La gestione dei dati/variabili assomiglia molto a quella dell'hub/Controller ControlHUB (che oltre a ricevere dati/variabili da sensori esterni e mostrarli, può eseguire azioni in relazione a dati e condizioni, vedi sito...).

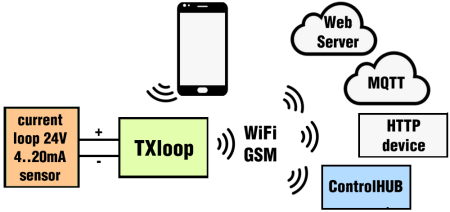

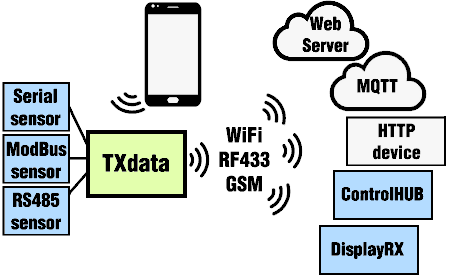

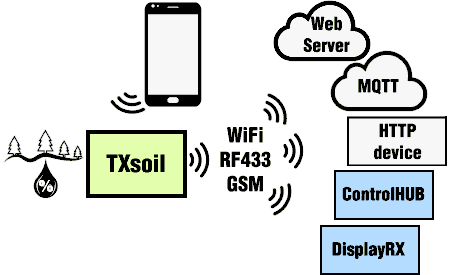

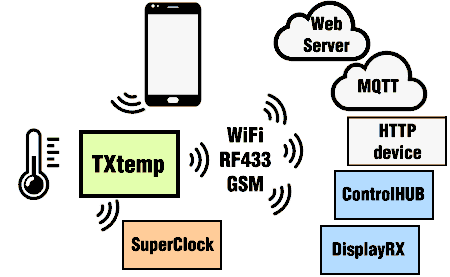

Può ricevere uno o più TXdata / TXtemp / TXloop / TXsoil, e uno o più dispositivi di terze parti funzionanti in MQTT o HTTP, e mostrare i dati ricevuti in rotazione su display nell'ordine e nei tempi da te scelti (mostrando eventualmente anche una label/etichetta).
Per i dati ricevuti da TXdata e TXloop che sono potenzialmente di infinite varietà, si può scegliere il tipo del dato mostrato e come ricavarlo da quanto ricevuto (è possibile estrarre in modo visuale sia i classici dati Hex da registri ModBus, sia una o più variabili da un testo JSON ricevuto via HTTP o mandato come messaggio in un Topic MQTT).
DisplayRX si configura con uno smartphone o PC/Mac.  |
|
(da 15€) disponibile

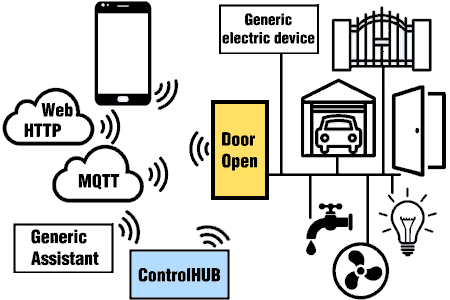

Con DoorOpen ci vanno pochi minuti per trasformare qualsiasi serratura elettrica in una serratura elettronica comandabile con uno smartphone o un PC tramite hotspot WiFi - anche senza avere Internet.
Ti può servire per dare l'accesso ad appartamenti affittati, per esempio con AirBnB, Booking, HomeAway ecc.; per fornire accesso a distanza lasciando le chiavi dentro l'appartamento o senza dover fornire chiavi (e quindi evitare di cambiare le chiavi); o semplicemente per comandare a distanza una serratura o cancello o garage senza far passare fili, affiancando o sostituendo un telecomando anche codificato.
Si può collegare anche al WiFi di casa/ufficio/ecc. ma di base non serve avere un WiFi o Internet, visto che crea il suo proprio hotspot WiFi e il suo proprio minisito. Ci si collega, pagina principale, clic sull'icona del lucchetto, e la porta si apre; non è bloccato su un cloud esterno (...no sorprese, no obsolescenza programmata!).
Volendo si può affacciare il minisito di Dooropen su Internet con un semplice port forwarding dal tuo router.
Funziona sia con citofoni che con garage e cancelli con comando a pulsante, o anche collegandolo direttamente con una comune serratura elettrica. In versione multitensione, si può alimentare dallo stesso alimentatore che alimenta il citofono/serratura (ok con le normali serrature a 12V C.A. e anche con quelle 12V C.C. o 6V C.A. o C.C. o 9V o qualsiasi altra tensione continua o alternata da 5V a 12V) altrimenti a 5V/USB/220V. L'impulso di apertura è regolabile.
DoorOpen si può utilizzare anche da remoto con i sistemi di automazione, domotica, home automation più diffusi tramite MQTT oppure con semplice HTTP - incluso ControlHUB. Se hai un Vocal Assistant MQTT e sai configurarlo potrai aprire porte garage e cancelli con la voce.
disponibile

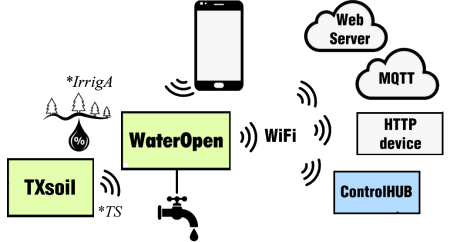

WaterOpen può aprire/chiudere una valvola (cioè un rubinetto dell'acqua elettrico) per l'erogazione dell'acqua, permettendo di scegliere un tempo di irrigazione (es. 70 minuti) e/o di scegliere delle ore in cui l'irrigazione è permessa (es. dalle 22 alle 7), volendo anche da remoto/automazione. Agisce quindi come un programmatore/timer irrigazione sofisticato, in più telecomandabile. Volendo anche altri liquidi o aria.
La versione standard ha 2 morsetti a vite 12V/GND per collegare direttamente una elettrovalvola (ve ne possiamo fornire una già collegata, da 1/2" o 3/4" - che va bene per un giardino, per orti, e per qualsiasi applicazione dove servano tubi da mezzo pollice o tre quarti). C'è anche l'opzione con relè a 3 morsetti (max 10A 250V), utilizzabile per pilotare valvole più grandi, per esempio per dare acqua a prati, campi, vigne, terreni o per azionare qualsiasi altra apparecchiatura elettrica (es. attivare pompa, pozzo ecc.).
La priorità nelle versioni TS e IrrigA è invece aprire/chiudere l'acqua in relazione all'umidità del terreno, questo comunque in aggiunta o in alternativa alle funzioni temporizzatore/timer già presenti anche nella Standard. La TS può ricevere la misura dell'umidità del terreno da una o più sonde WiFi TXsoil (consigliamo il nuovo modello di TXsoil con pannello solare) mentre WaterOpen IrrigA ha tutto dentro di sè, invece di ricevere l'umidità del terreno da TXsoil remoto, include essa stessa una sonda attiva di qualità per la misura dell'umidità del terreno, con cavo di 3mt.
WaterOpen si può collegare anche al WiFi di casa/ufficio/ecc. ma di base non serve avere un WiFi o Internet; si può utilizzare anche da remoto con sistemi di automazione, domotica, home automation standard / liberi tramite MQTT oppure con HTTP - incluso ControlHUB.
(da 25€) disponibile

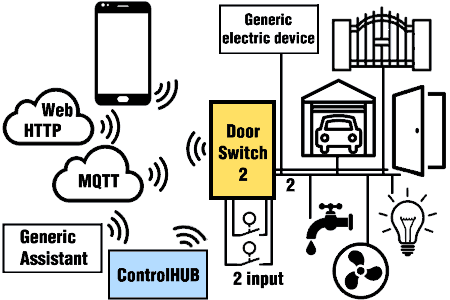

DoorSwitch è l'evoluzione di DoorOpen (vedi sopra): basta un PC, un Mac, uno Smartphone o un sistema Linux, e si possono comandare a distanza fino a 2 interruttori oppure fino a 2 serrature/porte/garage/cancelli.
DoorSwitch non si limita al raddoppio ma aggiunge la possibilità di leggere lo stato di 2 "fine corsa" oppure di due interruttori o due fotocellule (dei fine corsa possono essere usati direttamente da DoorSwitch per mostrare se un garage o un cancello è chiuso; inoltre lo stato del contatto è trasmesso in MQTT - se attivato; esempio di applicazione con ControlHUB o altra automazione: se si rileva il garage ancora aperto alle 22 si può dare un impulso di chiusura).
Si può collegare anche al WiFi di casa/ufficio/ecc. ma di base non serve avere un WiFi o Internet, visto che crea il suo proprio WiFi. Nella versione GSM basta una SIM e si potranno aprire cancelli e/o azionare interruttori con un SMS o uno squillo / chiamata telefonica.
Funziona con una semplice interfaccia simil-Web che visualizza lucchetti o interruttori ON OFF da cliccare.
Per entrare devi inserire la password del suo WiFi (che decidi tu) ed è quindi assolutamente sicuro.
Se vuoi, le porte e/o gli interruttori si possono azionare anche da remoto con i sistemi di automazione, domotica, home automation più diffusi tramite MQTT oppure con semplice HTTP - incluso ControlHUB.
Se hai bisogno di aprire una sola porta/cancello/ecc, vedi sopra DoorOpen.  |
|
(versione: BIG) quasi disponibile

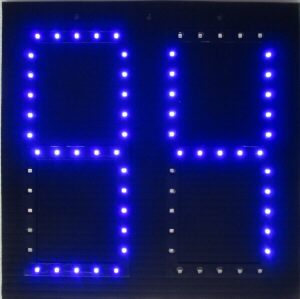

E' un pannello luminoso con due cifre grandissime, ad alta luminosità, che serve per mostrare il numero di chi ha diritto ad essere servito in una coda e quindi a mantenere l'ordine. Si può configurare e mandare avanti il numero con un pulsante manuale o posizionabile anche a pavimento per poterlo azionare con i piedi.
Oppure, per i più tecnologici, si può controllare tramite il suo WiFi interno (quindi con smartphone / PC / ecc.); e persino con automazione HTTP o MQTT, ed ha anche moltissime altre funzioni, come il NumeroInCoda versione portatile.
Uno o più NumeroInCoda si possono mettere in tandem tramite un MultiCoda.
(versioni: I, E; da 47€) disponibile

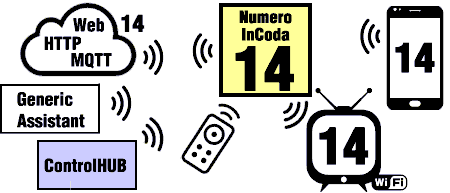

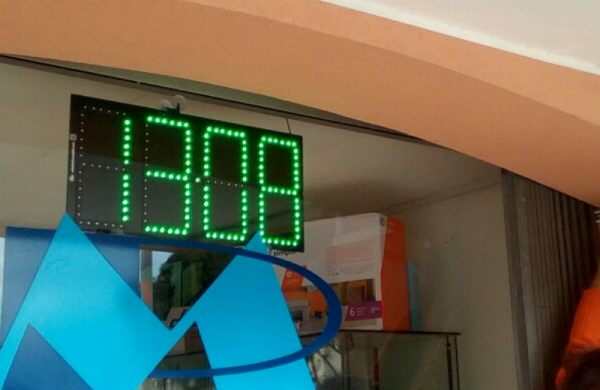

E' un pannello luminoso a due cifre, ad alta luminosità, che serve per mostrare il numero di chi ha diritto ad essere servito in una coda e quindi a mantenere l'ordine. E' facilmente portatile e si può usare ovunque con un Power Bank USB (es. i classici per cellulari).
Si può mandare avanti il numero con un telecomando, oppure tramite il suo WiFi interno (quindi con smartphone / PC / ecc.); e persino con automazione HTTP o MQTT magari per usarlo come piccolo display IoT.
Supporta display esterni: il numero si può vedere/ripetere anche sullo schermo di uno o più telefoni/tablet/computer/TV che abbiano il WiFi, semplicemente collegando il dispositivo al WiFi di NumeroInCoda; in altre parole qualsiasi dispositivo con WiFi può fare da "monitor" aggiuntivo esterno. Senza fili e senza necessitare Internet.
In più, se lo colleghi a Internet tramite il tuo router WiFi, automaticamente i clienti o i pazienti da servire potranno vedere quale è il numero attuale anche sul Web (tramite un codice QR che si può appendere nei pressi e/o fotocopiare). Questo permetterà loro di potersi assentare, se la coda è molto lunga; e dovunque saranno potranno continuare a sapere a che punto è la coda via Web - cosa molto comoda e utile per ambulatori / sanità e tutti quei posti dove talvolta c'è da aspettare ore.
Inoltre è utilizzabile in MQTT quindi se hai un buon Home Assistant e sai usarlo, potrai mandare avanti il numero della coda anche a voce!
Uno o più NumeroInCoda si possono mettere in tandem tramite un MultiCoda.
(versioni: I, E da €95) disponibile

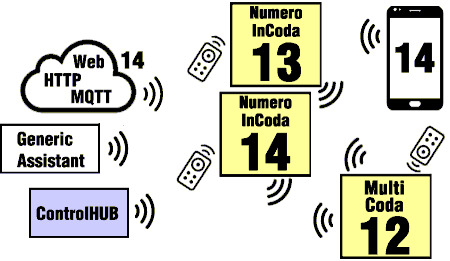

Un MultiCoda permette di mettere insieme diversi NumeroInCoda ovvero diversi display a 2 cifre che servono per mostrare il numero di chi ha diritto ad essere servito in una coda e mantenere l'ordine, quando il numero è unico ma ci sono per esempio diversi "sportelli" o diversi dispensatori di un dato servizio, e ognuno avanza e chiama il suo numero.
L'insieme necessario al funzionamento in tandem si compone di una unità MultiCoda e poi comunica automaticamente le con diverse unità NumeroInCoda a lei collegate.
Si può configurare e far avanzare il numero tramite telecomandi e il WiFi interno (con uno smartphone o un PC/Mac), non è necessario avere un WiFi o Internet, poiché il Multicoda funziona in pratica come da router Wifi per tutti gli elementi.
Se ci sono per esempio 3 display e 3 sportelli, ciascuno sportello potrà far avanzare il suo numero (e questo avverrà automaticamente in coordinamento con gli altri).
Supporta display esterni: il numero si può vedere/ripetere anche sullo schermo di uno o più telefoni/tablet/computer/TV che abbiano il WiFi, semplicemente collegandosi al WiFi di MultiCoda
In più, se colleghi MultiCoda a Internet tramite il tuo WiFi, i clienti o i pazienti da servire potranno vedere quale è il numero attuale sul Web (tramite un codice QR che si può eventualmente appendere) e quindi se la coda è molto lunga potranno assentarsi e continuare a sapere a che punto è la coda - molto utile per ambulatori / sanità o dovunque si vogliano rendere più sopportabili lunghe code.
Inoltre è utilizzabile in MQTT per automazioni e/o domotica.  |
|
riquadro soprattutto per sviluppatori:
(versioni: RAW) disponibile [per sviluppatori]

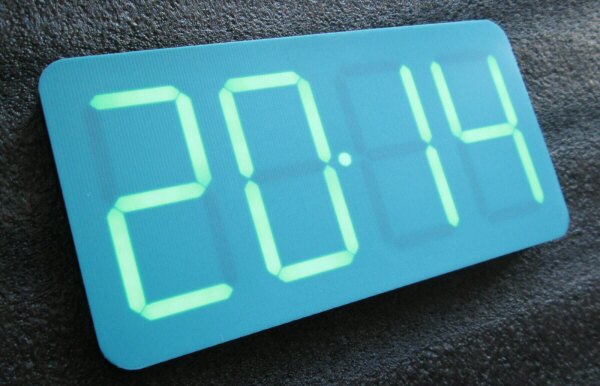

E' un grande display a 4 cifre, senza scatola, utilizzabile per progetti elettronici. E' un grande schermo led 7 segmenti 4 cifre ad alta luminosità. Può visualizzare cifre e, abbastanza bene, anche lettere (con gli ovvi limiti dei 7 segmenti; ma senza nessuno sforzo grazie a una libreria software già pronta).
In versione RAW necessita di alimentazione 3.3V (max 3.8V) e si comanda con 2 segnali base SI SCK; oppure se si hanno più output / GPIO a disposizione si possono usare anche RCK PWM (4 GPIO in tutto) ed avere scrolling migliore e luminosità variabile.
Libreria Arduino/ESP per utilizzarlo disponibile su GitHub (link con esempi; adattabile facilmente anche per Raspberry); notare che la visualizzazione è statica (non multiplexata: non richiede interrupts, quindi si vede meglio e non rallenta il tuo programma).
Si possono mettere diverse unità in cascata (in numero praticamente illimitato).
(versioni: RAW, C4, C8, IND4) disponibile
E' un display LED a 7 segmenti con 4 oppure 8 cifre ad alta luminosità, disponibile in diverse dimensioni.
Può visualizzare sia cifre che scritte, anche scorrevoli (con i limiti dei 7 segmenti ma discretamente leggibili).
Si setta tramite WiFi interno e si può comandare tramite: WiFi/HTTP (manuale comandi HTTP WiFi); WiFi/MQTT (così si può usare per automazione/domotica: un hub e/o Home Assistant lo può usare come display mostrando numeri o scritte anche scorrevoli; manuale MQTT WiFi) interfaccia seriale RS232 (bastano 2 fili: TX, GND; manuale comandi seriale - si può usare anche una chiavetta USB/seriale es. CH340); oppure si può comandare/collegare tramite interfaccia ModBus RS485 (A,B; manuale comandi ModBus per Display8888).
E' disponibile a 4 o 8 cifre, senza scatola (RAW), o in scatola commerciale o industriale.
Si configura con uno smartphone o un PC o un Mac, con pochi clic, senza necessità di installare App.
(versioni: 80cm, 3mt) disponibile
E' una sonda che serve per misurare l'umidità del terreno, giardino, campi, vasi, oppure la presenza/livello di acqua per esempio in vasche o altri recipienti, pozzi, abbeveratoi. E' di tipo attivo / capacitivo, è molto resistente alla corrosione e la misura di umidità non dipende dalla salinità del terreno. Necessita di tensione costante di alimentazione, tra 3.3 e 12 Volt (assorbimento inferiore a 10mA).
Ha una uscita analogica (impedenza di uscita 2KOhm) a cui applicherete un carico tipicamente di 1MOhm. Con alimentazione a 3.3V e carico circa 10MOhm l'output "asciutta" (umidità 0%) è circa 2.5V, l'output immersa in una caraffa d'acqua (circa 100%) è circa 1.5V. |
|
(C) 2024 VisualVision
Hardware e software semplice da usare, dal 1996
|
|
* = NumeroInCoda per la funzione Web (non indispensabile) si appoggia al ns. Cloud
* = TXsoil TXtemp TXloop in versione Cloud si appoggiano al ns. Web Cloud
(preliminary) = questa dicitura indica caratteristiche in corso di definizione, soggette a revisione, fornite a titolo indicativo
|
